| Plaats van herkomst | JIANGSU-CHINA |
| Merknaam | Guangda |
| Certificering | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

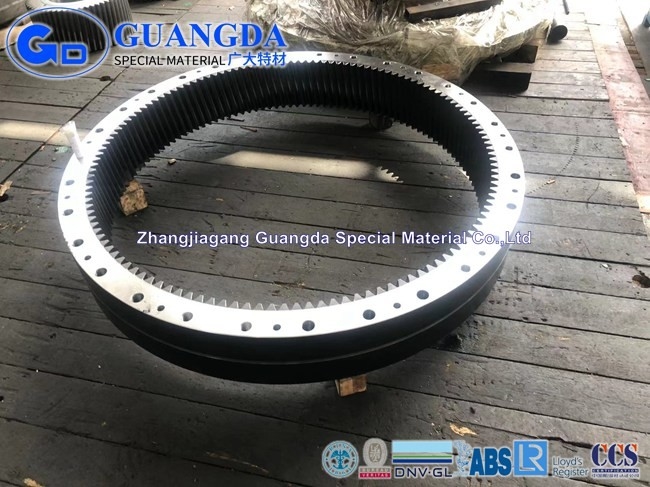

Aangepaste interne ringtandwiel met hoge precisie voor planetaire versnellingsbak
Smeedstukken voor windturbines voor chemische samenstelling van 42CrMo4
| Standaard | Staal bestemming naam | Nummer | C | Si | Mn | P | S | Kr | Mo | Ni |
| EN10083 | 42CrMo4 | 1.7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | ≤0,035 | 0.90-1.20 | 0,15-0,30 | - |
| EN10083 | 42CrMoS4 | 1.7227 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | 0,02-0,04 | 0.90-1.20 | 0,15-0,30 | - |
| Standaard | Naam staalaanduiding | Nummer | C | Si | Mn | P | S | Kr | Mo | Ni |
| EN10250 | 42CrMo4 | 1.7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,035 | ≤0,035 | 0.90-1.20 | 0,15-0,30 | - |
Smeedstukken voor windturbines Specificatie van precisietandwielen
| Interne tandwielen en interne splines | |||
| Frezen | Vormgeven | Tandenknarsen | |
| Maximale buitendiameter | 5000mm | 2400mm | 5000mm |
| Maximale gezichtsbreedte | 2200mm | 1100mm | 2200mm |
| Maximale module | M35 | M24 | M35 |
| AGMA-niveau/DIN-niveau | DIN3962 KLASSE 8 | DIN3962 KLASSE 8 | DIN3962 KLASSE 4 |
| Afwerking van het tandoppervlak | Ra3.2 | Ra3.2 | Ra0.4 |
| Maximale helixhoek | +30°/-45° | 0° | ±45° |
Soorten precisietandwielen
| |
Planetaire versnelling Planetaire tandwielen, ook wel epicyclische tandwieloverbrengingen genoemd, worden gebruikt in complexe toepassingen die een soepele koppeloverbrenging vereisen, zoals aandrijflijnen en transmissies in auto's.Het rechte tandwiel dat door planetaire tandwielen wordt gebruikt, wordt een "zonnespoor" genoemd, dat wordt omringd door drie plus externe tandwielen die planeetwielen worden genoemd |
| |
Interne uitrusting Planetaire tandwielen, ook wel epicyclische tandwieloverbrengingen genoemd, worden gebruikt in complexe toepassingen die een soepele koppeloverbrenging vereisen, zoals aandrijflijnen en transmissies in auto's.Het rechte tandwiel dat door planetaire tandwielen wordt gebruikt, wordt een "zonnespoor" genoemd, dat wordt omringd door drie plus externe tandwielen die planeetwielen worden genoemd |
| |
Tandwiel Het rechte tandwiel, ook wel recht tandwiel genoemd, is het eenvoudigste type tandwiel dat er is.Rechtzijdig langs de as van het tandwiel, met rechte tanden in lijn met de as.Andere soorten rechte tandwielen brengen beweging en koppel zijdelings over door compatibiliteit met andere parallel uitgelijnde tandwielen.Dergelijke tandwielen zijn hoofdcomponenten in planetaire tandwielen. |
| |
Spline-uitrusting Spline-tandwielen zijn cilindrisch of staafvormig met rechte tanden waardoor ze lateraal beweging kunnen overbrengen door in interne apparaten of tandwielen te passen. |
| |
Spiraalvormig tandwiel Spiraalvormige tandwielen zijn snel roterende tandwielen die in staat zijn om zware lasten efficiënt en soepel te dragen.Ze hebben tanden die naar de as van de schacht zijn gericht en als een helix zijn gepositioneerd, vandaar de naam.Stiller dan veel andere tandwielen, waaronder rechte tandwielen, zijn schuine tandwielen populair bij toepassingen met zowel radiale belastingen als stuwkrachtbelastingen. |
| |
Dubbele tandwieloverbrenging Dubbele tandwielen zijn een soort tandwielen met twee spiraalvormige vlakken naast elkaar met een opening ertussen.De helixhoeken op elk vlak zijn identiek maar tegengesteld.Het gebruik van een dubbele tandwieloverbrenging verlaagt de stuwkracht en zorgt voor nog meer tandoverlapping en een soepelere werking. |
Kernvoordeel voor de precisietandwielen-Voltooide toeleveringsketen
| Smelten | Smeltcapaciteit 500.000,00 ton/jaar.Met eigen smeltlijn van koolstofstaal, roestvrij staal, gelegeerd staal en speciaal staal. |
| Smeden | Smeedcapaciteit 300.000,00 ton/jaar.Met eigen professionele smeedpersmachines 5000 ton, 4500 ton, 4000 ton, 3600 ton, 2000 ton, 1000 ton en ringwalsmachines en konden we het smeedstuk zelf vervaardigen. |
| Ruwe bewerking | Draaien, frezen, kotteren van verschillende soorten ruwe bewerkingsapparatuur meer dan 100 sets |
| Precisiebewerking | Met de meest geavanceerde en moderne apparatuur van PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto Carnaghi van precisiebewerking, waaronder tandwielvorming, tandwielhobbing, tandwielslijpen enz. |
| Warmtebehandelingslijn | Met eigen professionele apparatuur voor warmtebehandeling voor gloeien, normaliseren, temperen, QT, isotherm gloeien, spanningsverlichting, nitreren, carbureren, harden enz. |
| Oppervlakte behandeling | Geavanceerde coatingfaciliteiten zoals hogedrukreiniging, zandstralen en thermisch spuiten.Volledige capaciteit voor oppervlaktebehandeling. |
| Inspectie | UT,MT, met Gleason-tandwielmeetinstrument en Hexagon-detector met drie coördinaten |
Over Guangda
Guangda is een van de toonaangevende tandwielfabrikanten in China. We maken tandwielen in verschillende maten voor verschillende toepassingen op meerdere platforms.we hebben de ervaring en middelen die nodig zijn om aan de eisen van uw bedrijf te voldoen.U kunt rekenen op onze ingenieurs en kwaliteitscontroleteams om de hoogwaardige tandwielen op maat te maken die u nodig hebt.
We doen er alles aan om uw behoeften op het gebied van tandwielproductietechnologie van begin tot eind te overtreffen.Of uw project nu diensten vereist zoals volledig ontwerp, prototyping, preproductie en productie van tandwielen, Gear Motions heeft de expertise om elke stap van het fabricageproces van tandwielen aan te kunnen om aan uw behoeften te voldoen.
Alle producten worden vervaardigd met de meest geavanceerde en moderne apparatuur van PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto Carnaghi en een efficiënt technisch team met de nadruk op kosteneffectieve productie. Guangda streeft naar excellentie en innovatie met strakke kwaliteitscontrole en de meest geavanceerde technologie in de industrie.
Guangda heeft een diepe en langdurige samenwerking met NGC, Voith, Flender en ZF voor het leveren van de versnellingsbakonderdelen.Op de Chinese markt staat Guangda windturbinetandwielstaal op de eerste plaats in China voor capaciteit, kwaliteit en marktaandeel. En Guangda is de grootste leverancier van 's werelds top drie klanten NGC, ZF en Siemens voor de versnellingsbakonderdelen.
